EMS5 DAS

DAS (Direct Accessed Storage)直接附加存儲系統

SAN (Storage Area Network)儲存區域網路

DAS產品特色：

  • 最佳相容性:不需安裝驅動程式
  • 容錯 ( 電源 , 硬碟 , 控制器, 風扇 )
  • 支援多主機平台(NT,2003/2008,HP/Unix，AIX，Solaris，Linux)
  • 安裝容易 ( 透過 iSCSI 、SAS、Fibre 連接 )
  • 維護容易 ( Hot Swap , Auto Rebuild )
  • 容易故障排除: 硬碟故障指示燈,環境監測控制器、e-mail 故障通知
  • 管理容易:LCD面板 , RS232介面 , Ethernet介面
  • 廣泛適合各種應用環境

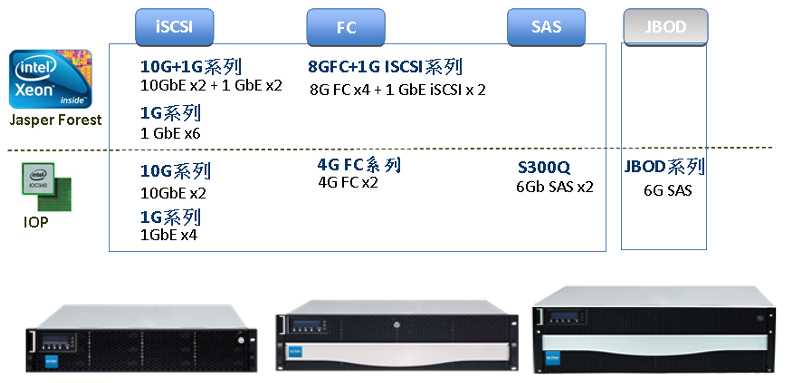

DAS 系列產品：

Snapshot:

  • 可寫式快照
  • 每台DAS可製作512份快照 (共可以建立16個邏輯磁碟,每個邏輯磁碟可建立32個快照
  • 提供即時磁碟映像恢復及倒回(Restore/Rollback )
  • 效能不受影響
  • 為內建功能,不需花費額外的成本採購

Replication：

  • Replication功能是以Snapshot功能為基準的非同步遠端資料複製,無法即時同步(HA)
  • 當啟用Replication功能時,會佔據一個iSCSI port
  • 陣列到陣列的複製，可以減少應用伺服器上的CPU工作量
  • 異地端的第一份資料 Replication 是Full snapshot ,之後是 Incremental
  • 採用 Block-level 的增量備份 (和 file-level 的複製)
  • 當網路故障時,會定期測試
  • 此功能為選購功能(iSCSI 系列和Fiber+iSCSI 系列)

Snapshot+Replication=Disaster Recovery Plan

  • Snapshot 搭配 Replication 功能的應用,已相當接近 CDP (Continuous Data Protection)連續數據資料保護),因為只做增量複製,所以非常有效率
  • RPO (Recovery Point Objective)指的是當災難發生時，企業能夠接受資料遺失的多寡，也就是資料遺失的時間長短,我們的RPO 可降到只需要幾分鐘時間
  • RTO (Recovery Time Objective) 指的是當災難發生時，將資料完全復原所需花費的時間

Volume Cloning

  • 非同步本地複製
  • 允許在有限的預算下,讓用戶在同一個RAID中,針對選定的volume做排程備份

Multiple Nodes

  • 每片控制器上可以設定高達4個LUN0 (for某些只能認得LUN0的機器應用)
  • 每個 iSCSI GbE port 可以支援 254 LUNs
  • 4 iSCSI ports 共可支援1024 LUNs

MPIO, Trunking, LACP, MC/S

  • LACP(Link Aggregation Control Protocol) 設計適合用於大頻寛需求/Fail over 的環境中使用 , iSCSI port可以做LACP合併頻寛使用, Switch也要支援此功能。
  • MPIO (multi-path I/O,多路徑I/O)是在較高的網路應用層(iSCSI指令層)上運作,就是針對 SAN (IP-SAN、FC-SAN)所做的故障切換及負載平衡的設計上,屬於 Block Level ,可以針對每一個LUN分別設定運作(此功能為選購功能)。
  • MC/S((多重連結)是在iSCSI層上運作,具有更底層的驗證傳輸能力,它是針對同時在單一網路會談中的所有LUNs一同設定,無法分開設定 ,如在不具備內建MPIO功能的操作系統(例:Windows XP,非伺服務器版本)的情形下。

支援LACP Trunking

  • 支援 IEEE 802.3ad Ethernet teaming 功能
  • 集成多個 iSCSI ports 為一個 IP address
  • 當其中一條實體網路連接中斷時,  I/O 仍可保持運作,不受影響
  • 提供故障轉移(Fail over)和負載平衡(load balancing)兩種用途

Multiple Path I/O

  • 當伺服器端有兩個或兩個以上的HBA卡時,可以運用MPIO功能,在伺服務器與交換機間實現高可用性和負載平衡

雙控制器

  • 提高機器的正常運行時間,不因單點故障而停擺

Hard Drive Energy-saving & Data Protection

Hard drive spin-down(磁碟自動節能降速)

  • 針對不同的應用,可調選硬碟降速的時間,調整選項: 30sec/ 1 min/ 5 min/ 30 min
  • 需求:硬碟讀寫頭需支援多種操作模式
  • 免費軟體升級

Disk Scrubbing(磁碟清理)

  • 可用於確保所有硬碟都已正確的安裝

Volume Scrubbing or Parity Checking( Volume 清理)

  • 找到隱藏的錯誤並試著修復,防止volume的 crash

Thin Provisioning

  • 各種研究顯示，多達75％的中小型企業或大型數據中心的存儲容量被分配但未被使用。
  • 精簡配置(Thin Provisioning)是一種儲存虛擬化技術。它提供了動態存儲空間分配,但空間實際上不存在,利用虛擬化讓有形的儲存空間達到更好地利用。
  • 精簡配置提供了比實際可用存儲系統更多的存儲空間。運用Thin Provisioning技術,可讓前端的伺服器以為後端儲存設備安裝了比實際還多的儲存容量，有效提升資產使用率;日後擴充也不受任何影響,可不用一次買足所有的儲存磁碟或設備
  • 此功能為選購功能
